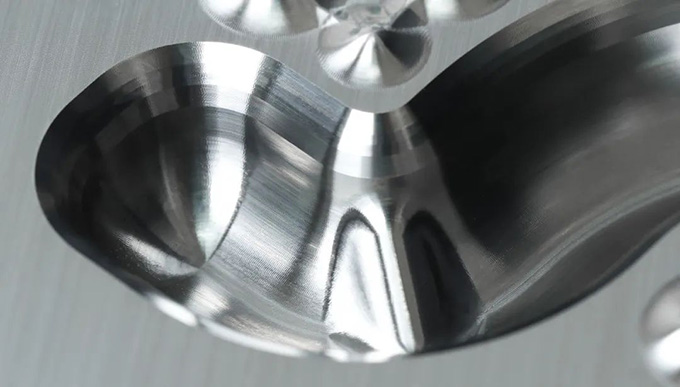

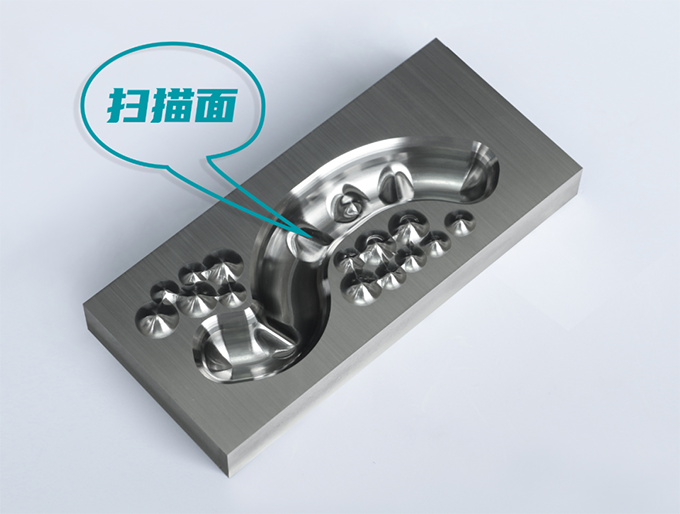

這條像“”又像“面包條”的特征區域

就是掃描面！

其中包括“曲面、圓弧特征”和“棱角特征”

今天我們就來

淺談一下加工細節！

  第二期 掃描面

  加工難點

  解決方案

第一點

在微細特征位與圓弧之間過渡

進行光順處理

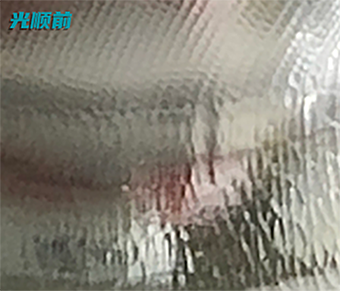

由圖可見

CAM軟件進行后處理加工，

曲面之間會存在一些爛面。

    當加工程式出現連接不規則時，

加工也會出現不良現象。

↓↓↓

在這樣的情況下使用

JT-810高速數控系統

光順功能

實時運動控制技術

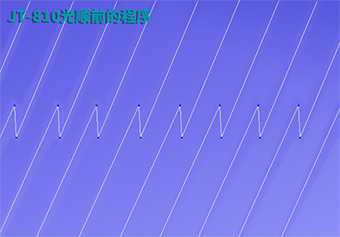

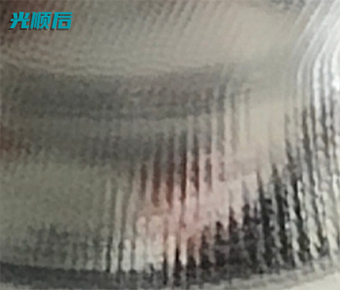

會將一些不良的線段作處理，

從而達到正常的加工效果。

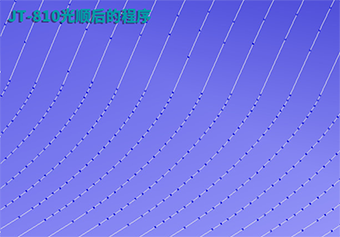

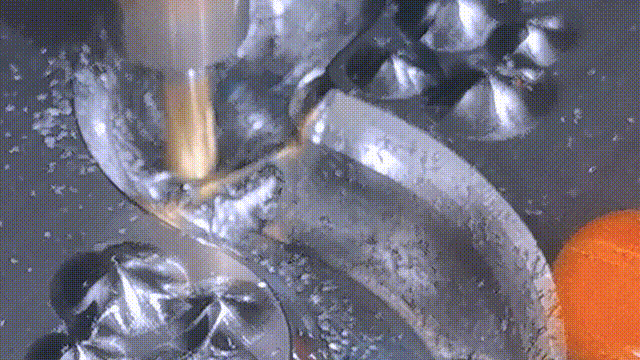

真實加工切削

使用JTGK-800G加工

過渡流暢自然，不存在折角

曲面光順質量好！

第二點

棱角特征位處理工藝

可合理選擇系統優化設置模式

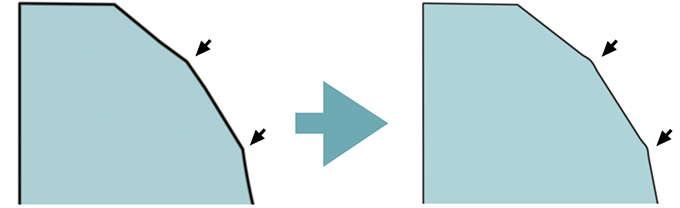

棱角特征圓弧過渡，特征消失，出現圓角

↓↓↓

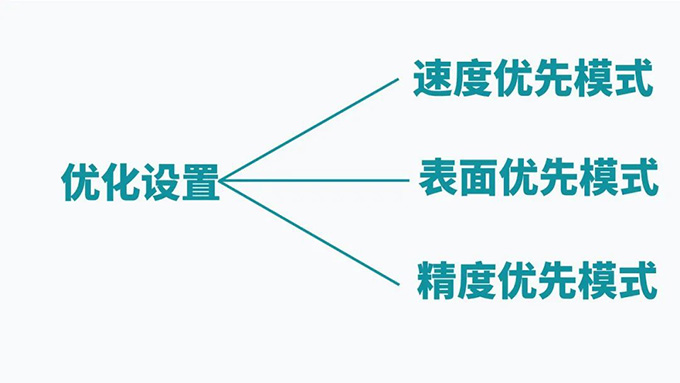

在JT-810高速數控系統優化設置

選擇“精度優先模式”

該模式會根據

程式的小線段對

圓弧過渡的角位進行處理

讓每段線與圓弧之間連接更加精細，

避免過渡圓弧出現過切現象。

從JTGK-800G加工實例圖片

可以看出

棱角特征位過渡分明

  品質檢測

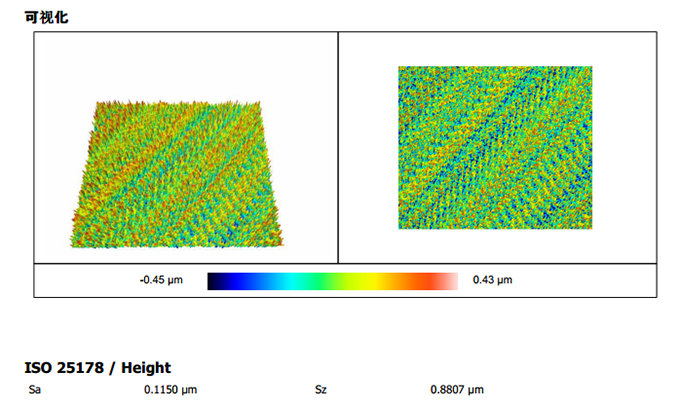

1、白光儀檢測數據

從白光儀檢測圖表可以得到表面粗糙度（Sa≤0.12μm、Sz≤0.89μm）

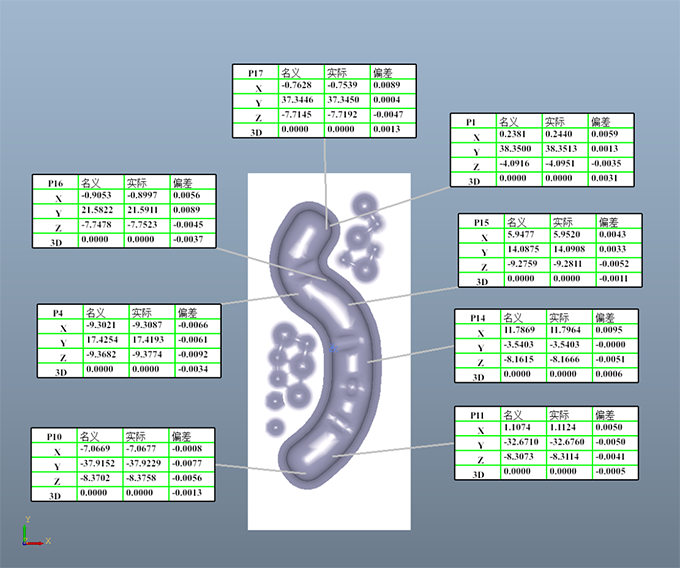

2、佳鐵在機測量系統檢測結果

（3D輪廓精度偏差≤0.0037mm）

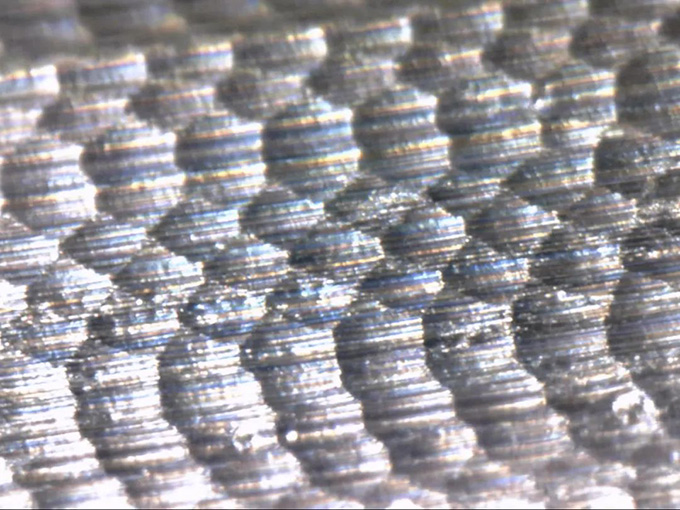

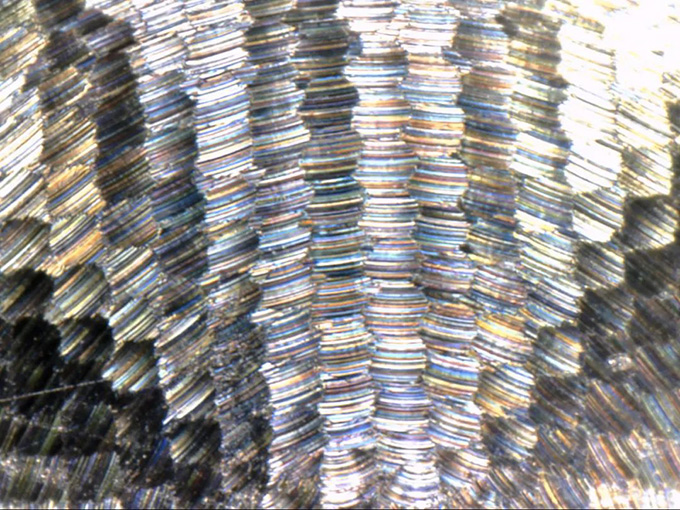

3、顯微鏡放大圖

由圖可見

在顯微鏡下放大400倍觀察

曲面紋路一致性好

環繞刀路中

各個微細特征的棱角位

 并沒因“圓弧過渡”產生圓角

  小結

科杰技術高速、高效、高精度的

數控機床系列，

配合成熟的服務團隊

幫您解決行業工藝大難題！
